Tính toán kích thước Tyren B7

Như chúng ta đã biết đặc trưng của bulong, ty ren được thể hiện qua cấp bền, cùng loại bulong có đường kính, kích thước chiều dài, bước ren như nhau nhưng chúng sẽ có cấp bền khác nhau vì vậy yếu tố quan trọng đầu tiên khi chọn bylong, ty ren chúng ta phải nhớ đến đó là cấp bền của bulong, ty ren khi sử dụng hay thay thế tyren.

Cấp bền bulong, ty ren là gì: là khả năng chịu tải trọng lớn nhất của bulong, tyren mà không xảy ra sự phá hủy của bulong hoặc tyren.

Trong lắp ghép mặt bích đường kính tyren b7 được chọn theo cấp áp lực của mặt bích, số lượng tyren b7 phụ thuộc vào số lượng lỗ tyrenb7 có trên mặt bích. Chiều dài tyren b7 được định nghĩa trong tiêu chuẩn ASME B16.5, chiều dài tyren được đo song song với trục của tyren và không được tính phần vát mép, đối với bulong có mũ thì không bao gồm đầu mũ bulong (bulong b7 hex bolts) và được tính theo công thức sau.

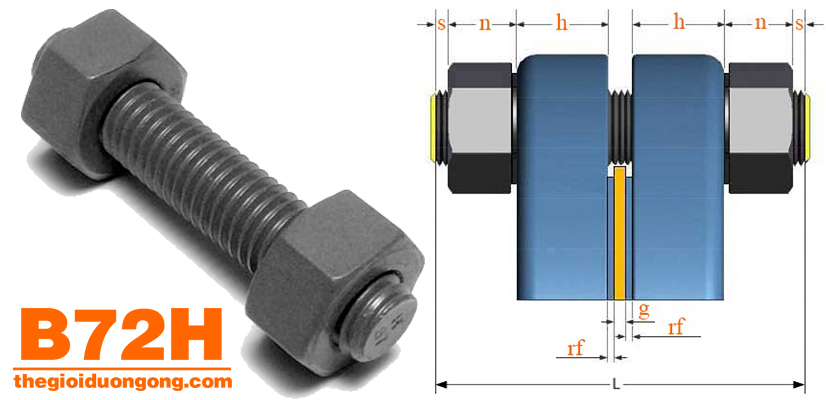

L = 2 (s + n + h + rf) + g

Trong đó:

h = độ dày mặt bích

rf = chiều cao của mặt nhô lên trên mặt bích ( gờ mặt bích)

g = độ dày vòng đệm ( Gasket)

n = chiều cao đai ốc

s = khoảng cách dư tính từ mặt đai ốc đến mép vát của đầu bulong ( thường bằng 1/3 đường kính bulong ).
